Olympus SZX7: стереомикроскоп для точного 3D-анализа объектов

Olympus SZX7 — это исследовательский стереомикроскоп с галилеевской оптической системой, предназначенный для высокоточного наблюдения трехмерных объектов в различных масштабах. Он сочетает зум 7:1 (0,8–5,6x) с отличной плоскостностью поля и глубиной резкости, обеспечивая разрешение до 600 линий/мм и естественное цветопередачу благодаря DF-объективам.​

Модель оснащена ComfortView-окулярами, ESD-защитой и универсальными стойками, что делает ее подходящей для лабораторий, где важны комфорт, стабильность и расширяемость — от рутинного инспектирования до цифровой микроскопии. SZX7 выделяется широким рабочим расстоянием (до 171 мм с 0,5x объективом) и совместимостью с камерами, ускоряя переход к документации.​

Зум-система и диапазон увеличений

Зум-система SZX7 предлагает соотношение 7:1 с плавным диапазоном 0,8–5,6x и 10 клик-стоп позициями (0,8/1/1,25/1,6/2/2,5/3,2/4/5/5,6x), обеспечивая точную навигацию по масштабам без потери фокуса. С окулярами 10x и объективом 1x общее увеличение 8–56x, расширяемое до 4–336x комбинациями объективов (0,5x–2x) и окуляров до 30x, что покрывает задачи от макрообзора до микроанализа.​

Ключевые особенности зума:

• Плавный ход с минимальным люфтом и кликами для воспроизводимости, упрощающей сериальные измерения.​
• Широкое поле зрения (до 55 мм на 0,5x) и высокая глубина резкости для сложных рельефных образцов.​
• Апертурная диафрагма (опционально) для контроля контраста и разрешения.​

Такая гибкость позволяет наблюдать объекты различной сложности — от крупных биологических образцов до мелких промышленных деталей — без смены оптики. Для оснащения лаборатории подобным универсальным инструментом порекомендуется компания Микроптика: здесь Olympus SZX7 доступен в оптимальных конфигурациях с подбором зум-модулей и аксессуаров под конкретные нужды.​

Оптическая конструкция и параметры изображения

Галилеевская оптическая система SZX7 с углом конвергенции 10° обеспечивает выдающуюся плоскостность поля и глубину резкости, минимизируя искажения на краю изображения. Distortion-Free (DF) объективы (DFPLAPO1x-4, DFPL2x-4 и др.) с высокой NA (до 0,2) дают разрешение до 600 лп/мм, отличный контраст и цветопередачу благодаря многослойным покрытиям.​

Влияние на резкость и контраст:

• DFPLAPO1x-4 (NA 0,1, WD 81 мм): плоское поле, низкие хроматические аберрации для точного 3D-анализа.​
• DFPL2x-4 (NA 0,2, WD 33,5 мм): максимальное разрешение для микрообъектов без потери DOF.​
• ComfortView-окуляры (WHSZ10x-H FN22): контроль выходного зрачка, снижение усталости глаз при длительном наблюдении.​

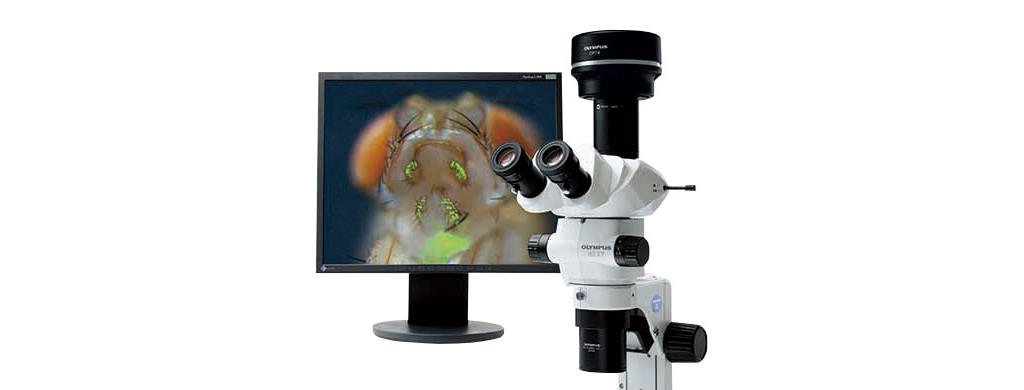

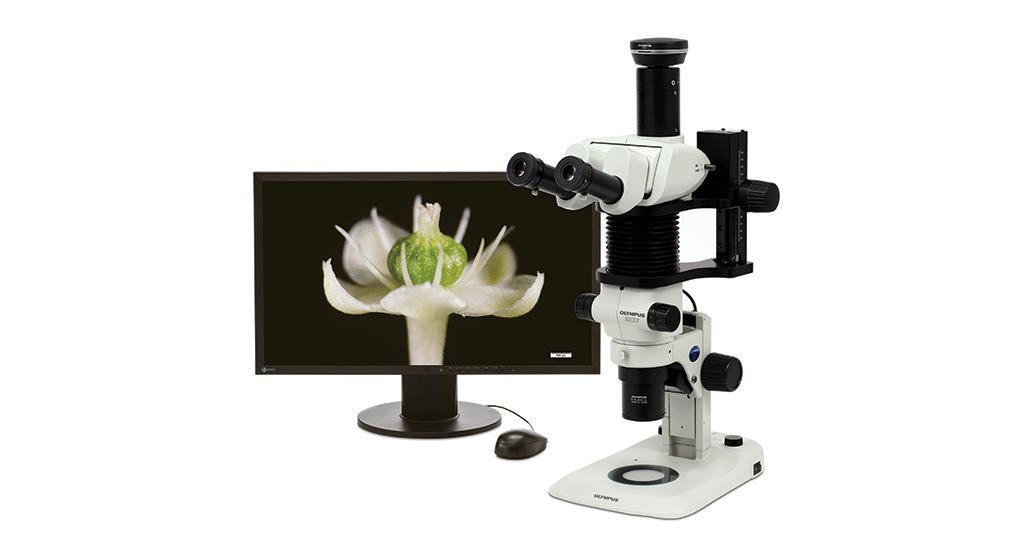

Оптика оптимизирована для цифровой съемки: с 1/2″ камерой поле 16–2,3 мм, что идеально для высокодетализированных изображений. Результат — резкие, контрастные фото/видео с естественным рельефом.​

Устойчивость статива и удобство манипуляций

Стативы SZX7 (прямой, реверсивный, буферный, боковой) отличаются высокой устойчивостью благодаря тяжелой базе и регулируемым фиксаторам, минимизируя вибрации при работе с инструментами. Реверсивная пластина позволяет доступ к образцу со всех сторон, а шарнирные сочленения обеспечивают точную позиционировку.​

Комфорт манипуляций:

• Длинное WD (81–171 мм) дает пространство для пипеток, зондов, скальпелей.​
• Симметричные ручки зума (двусторонние) и низкий центр тяжести снижают нагрузку на руки.​
• ESD-защита корпуса предотвращает статическое повреждение электроники.​

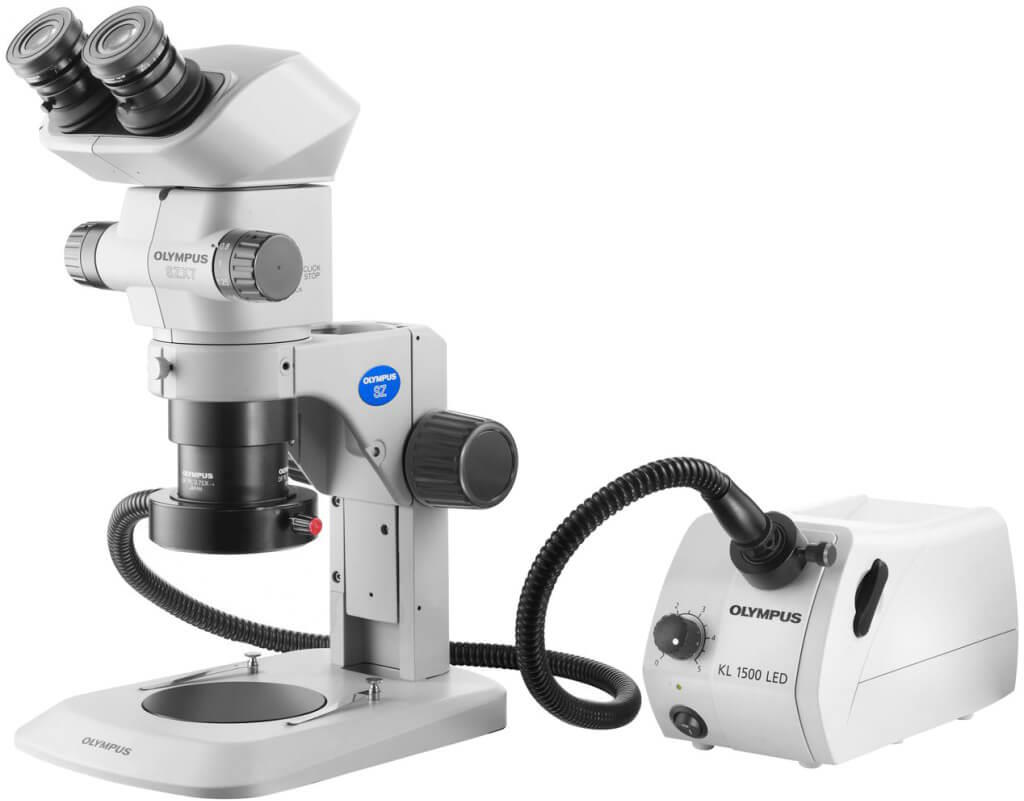

LED-осветители (рефлекторные/трансмиссионные) с регулировкой дают равномерное освещение без нагрева, а вес системы (около 8–12 кг) облегчает перемещение. Это обеспечивает стабильность и удобство в интенсивных протоколах.​

Отрасли применения SZX7

SZX7 востребован в отраслях, где требуется высокоточная 3D-визуализация и манипуляции:

• Биология и биомедицина: диссекция тканей, микрохирургия, культуральные исследования, нейронаука.​
• Криминалистика: анализ следов, волокон, документов, баллистика.​
• Промышленный контроль: инспекция электроники, пайки, покрытий, материаловедение.​
• Фармацевтика: контроль таблеток, инъекций, стерильности.​
• Реставрация и ювелирка: работа с мелкими артефактами, камнями.​

Модульность позволяет интегрировать поляризацию, флуоресценцию, расширяя на образование и R&D.​
