Анатомические ловушки при имплантации: как КЛКТ спасает от повреждения нервов и перфорации пазух
Дентальная имплантация сегодня относится к хорошо изученным и достаточно предсказуемым методам восстановления зубов. Однако высокая распространённость процедуры не означает, что хирург может полностью полагаться на стандартный алгоритм. Каждая челюсть имеет индивидуальную анатомию, а расположение нервных каналов, сосудов, гайморовых пазух и объём костной ткани у разных пациентов может существенно различаться.
Особенно важно это при работе в боковых отделах челюстей, где хирургическое поле находится в непосредственной близости от критически важных анатомических структур. Ошибка в оценке расстояния до нижнеальвеолярного нерва способна привести к неврологическим нарушениям, а неправильная оценка положения дна верхнечелюстной пазухи увеличивает вероятность её перфорации. При этом внешне костный гребень иногда выглядит вполне подходящим для имплантации, хотя его реальная форма и внутреннее строение могут создавать серьёзные ограничения.
Эра, когда для планирования имплантации было достаточно ориентироваться преимущественно на панорамную рентгенографию, во многих сложных случаях действительно осталась в прошлом. ОПТГ остаётся полезным диагностическим инструментом, но является двумерным исследованием и не позволяет полноценно оценить объёмную анатомию. КЛКТ даёт возможность изучить челюсть в трёх измерениях, определить положение важных структур и сопоставить их с предполагаемой позицией имплантата.
При этом сама томография не делает операцию автоматически безопасной. Врач должен уметь правильно выбрать область исследования, оценить качество изображения, распознать анатомические варианты и артефакты, измерить необходимые расстояния и перенести полученные данные в хирургический план.
Именно поэтому всё большее значение приобретает практическое владение трёхмерной диагностикой. Учебный центр для врачей 3D Dental предлагает практический курс по интерпретации КЛКТ в стоматологии, который позволяет систематизировать работу с томограммами: от поиска ключевых анатомических ориентиров до принятия клинических решений и виртуального планирования имплантации.
Но давайте обо всем по порядку!
Зона особого внимания на нижней челюсти: защита нижнеальвеолярного нерва
При имплантации в боковом отделе нижней челюсти одной из главных задач становится определение положения нижнеальвеолярного нерва. Он проходит внутри нижнечелюстного канала и выходит через подбородочное отверстие, поэтому при планировании имплантатов в области премоляров и моляров необходимо точно представлять его пространственное расположение.
Повреждение нерва может сопровождаться онемением, покалыванием или изменением чувствительности в области нижней губы и подбородка. Выраженность и длительность таких нарушений зависят от характера повреждения. В некоторых случаях чувствительность восстанавливается, но серьёзная травма нерва способна привести к длительным или постоянным последствиям.
Иллюзия безопасности на ОПТГ
Панорамный снимок позволяет получить важную общую информацию о состоянии зубочелюстной системы, но его возможностей недостаточно для полноценной оценки трёхмерной анатомии.
На ОПТГ нижнечелюстной канал можно увидеть в виде относительно тонкой полосы или затемнения, однако определить его точное положение в щёчно-язычном направлении невозможно. Врач может видеть вертикальное расположение канала на изображении, но не получает полноценной информации о том, насколько близко он находится к язычной или щёчной кортикальной пластинке.
Дополнительную сложность создают геометрические искажения, наложение анатомических структур и особенности позиционирования пациента во время исследования. Поэтому измерение расстояния по панорамному снимку не всегда отражает реальную трёхмерную геометрию.
В ситуации, когда между верхушкой имплантата и нервным каналом остаётся всего несколько миллиметров, такая неопределённость приобретает принципиальное значение.

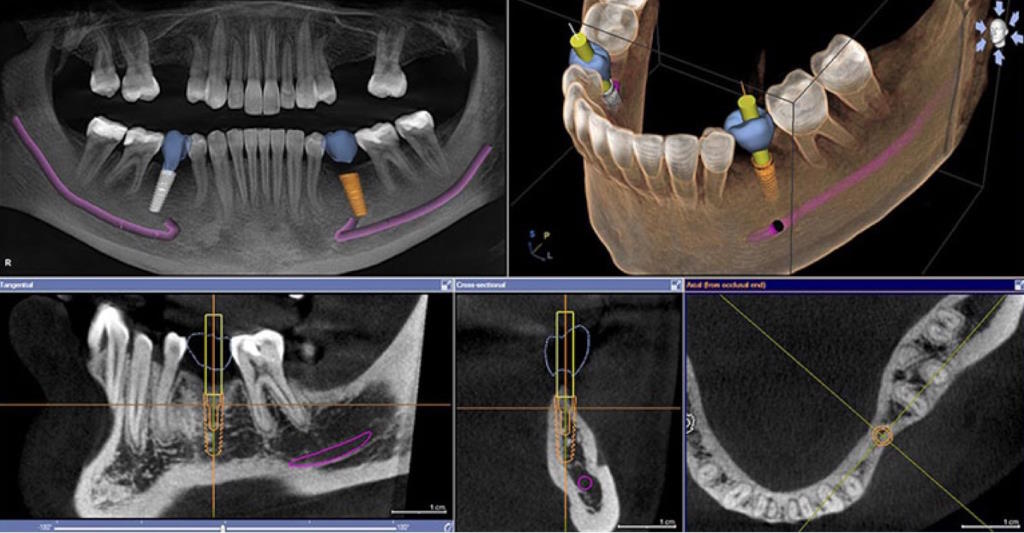

Построение кросс-секций на КЛКТ
КЛКТ позволяет рассматривать интересующий участок в различных плоскостях и строить поперечные срезы, ориентированные относительно альвеолярного гребня. Благодаря этому врач может одновременно оценивать высоту и ширину костной ткани, наклон гребня и положение нижнечелюстного канала.
На реконструированных срезах можно определить расстояние между предполагаемой позицией имплантата и верхней границей канала. В специализированных программах врач также может выполнить трассировку нижнечелюстного канала, визуально выделив его ход на серии изображений.
Это существенно упрощает планирование. Вместо предположения о том, где проходит нерв, врач получает возможность оценить его положение относительно будущего имплантата и определить, достаточно ли имеющейся костной высоты.
При этом понятие «запас безопасности» не следует воспринимать как одну универсальную цифру для любого клинического случая. Необходимое расстояние зависит от анатомии, точности исследования, хирургического протокола и конкретной клинической ситуации. Решение о длине и положении имплантата принимает врач с учётом совокупности факторов.
Коварный передний изгиб — anterior loop
Одной из важных анатомических особенностей в области подбородочного отверстия является передняя петля нижнеальвеолярного нерва, или anterior loop. В определённых случаях нерв после выхода из нижнечелюстного канала может сначала продолжаться кпереди, а затем возвращаться к области выхода.
Именно здесь возникает потенциальная ловушка. Если врач ориентируется только на положение ментального отверстия и не учитывает возможное продолжение нервного канала кпереди, предполагаемая безопасная зона может оказаться меньше, чем кажется на первый взгляд.
Выраженность и наличие такой петли индивидуальны, поэтому переносить усреднённые значения одного пациента на другого неправильно. КЛКТ позволяет исследовать область в разных плоскостях и значительно точнее оценить ход канала.
Особое внимание требуется при планировании имплантации в области премоляров. Врач должен оценивать не только само ментальное отверстие, но и окружающую анатомию, после чего выбирать позицию имплантата с учётом выявленных особенностей.
Верхняя челюсть и гайморовы пазухи: как избежать перфорации и синусита
При имплантации в боковых отделах верхней челюсти характер потенциальных рисков меняется. Здесь ограничивающим фактором часто становится верхнечелюстной синус, или гайморова пазуха. После потери зубов альвеолярный отросток может постепенно уменьшаться, а объём пазухи в некоторых случаях увеличиваться за счёт пневматизации.
В результате между вершиной альвеолярного гребня и дном пазухи может оставаться недостаточный объём кости для установки имплантата стандартной длины. Но даже наличие достаточной высоты ещё не означает, что операция не имеет дополнительных анатомических сложностей.
Оценка остаточной высоты и ширины кости
Одно из главных преимуществ КЛКТ заключается в возможности оценить костный объём не в одной условной линии, а на серии поперечных срезов.
Это позволяет увидеть, насколько равномерна высота кости по длине предполагаемой позиции имплантата. В одном участке высота может быть достаточной, а всего через несколько миллиметров — существенно уменьшаться. Кроме того, гребень может иметь выраженный наклон или недостаточную ширину.
Для планирования важно учитывать не только вертикальный размер. Если костная ткань слишком узкая, имплантат может оказаться частично выведенным за пределы костной стенки даже при достаточной общей высоте.
Полученные данные помогают определить тактику лечения. В зависимости от клинической ситуации врач может выбрать стандартную имплантацию, изменение позиции или размера имплантата либо один из вариантов костной пластики, включая процедуры увеличения вертикального объёма кости в области синуса.
Оценка состояния Шнайдеровой мембраны
КЛКТ позволяет получить дополнительную информацию о состоянии верхнечелюстной пазухи. На исследовании могут визуализироваться изменения слизистой оболочки, ретенционные кисты, полиповидные образования, уровни жидкости и другие признаки, которые необходимо учитывать при планировании хирургического вмешательства.
При этом само по себе утолщение слизистой на КЛКТ не всегда означает наличие противопоказаний к имплантации или синус-лифтингу. Значение имеют выраженность изменений, их характер, наличие симптомов и состояние естественного соустья пазухи.
Поэтому обнаруженная на томограмме патология требует клинической интерпретации, а при необходимости — дополнительной консультации оториноларинголога. Важно не принимать решение исключительно по одному числовому показателю толщины слизистой.
Такой подход позволяет избежать ситуации, когда хирургическая процедура планируется без учёта существующего заболевания пазухи.
Артерия antralis и сосудистые структуры
При проведении латерального синус-лифтинга важное значение имеет расположение сосудистых структур в стенке верхнечелюстной пазухи. Одним из ориентиров является альвеолярно-антральная артерия, которая может проходить внутри костной стенки.
Если её положение не учитывать при формировании латерального окна, возрастает вероятность сосудистого повреждения и кровотечения. КЛКТ в ряде случаев позволяет определить расположение сосудистого канала и заранее скорректировать хирургический доступ.
При этом визуализация зависит от диаметра сосуда, особенностей костной ткани и качества исследования. Если структура не видна на КЛКТ, это не означает, что её гарантированно нет.
Костные перегородки в пазухе
Ещё одна важная анатомическая особенность — наличие внутрипазушных костных перегородок, или септ. Они могут иметь различную высоту, форму и направление и существенно влиять на технику синус-лифтинга.
Если перегородка расположена в зоне планируемого хирургического окна, она способна ограничивать возможность равномерного отслаивания мембраны. При отсутствии предварительной информации хирург может столкнуться с неожиданным изменением анатомии непосредственно во время операции.
КЛКТ позволяет заранее увидеть такие структуры и спланировать положение и форму доступа. Это не исключает риска перфорации мембраны, но помогает уменьшить количество неожиданных анатомических факторов во время вмешательства.
От 3D-диагностики к предсказуемому позиционированию имплантата
Сам факт наличия КЛКТ ещё не делает планирование полноценным. Главная ценность трёхмерной диагностики заключается в том, что полученные данные можно использовать для принятия конкретных хирургических решений.
Имплантат должен располагаться не просто там, где есть «достаточно кости». Его положение необходимо оценивать одновременно с будущей ортопедической конструкцией, соседними зубами, анатомическими структурами и особенностями мягких тканей.
Феномен «костной ловушки» при дефектах кости
Одна из наиболее коварных ситуаций возникает тогда, когда внешний контур мягких тканей создаёт впечатление достаточного объёма, а под слизистой находится значительно более узкий костный гребень.
Например, вестибулярная или язычная поверхность может иметь выраженную вогнутость. Если ориентироваться только на визуальную ширину мягких тканей, направление сверления может оказаться неправильным. В результате часть имплантата способна выйти за пределы костной стенки.
На КЛКТ такая анатомия становится значительно более очевидной. Врач может оценить толщину костных стенок, их наклон и форму гребня и ещё до операции определить, нужно ли изменить ось имплантата или предварительно увеличить объём костной ткани.
Это особенно важно в эстетически значимых областях, где даже небольшая ошибка в положении имплантата может иметь последствия для мягких тканей и внешнего вида будущей реставрации.
Расстояние до соседних зубов
При планировании необходимо оценивать не только потенциальное столкновение имплантата с нервом или пазухой. Важное значение имеет положение соседних корней.
На КЛКТ врач может оценить расстояние между предполагаемой осью имплантата и корнями соседних зубов. Это помогает выбрать диаметр, длину и наклон имплантата таким образом, чтобы сохранить безопасные промежутки и не повредить окружающие структуры.
В некоторых случаях двумерное изображение создаёт впечатление достаточного пространства, тогда как в трёхмерной реконструкции становится очевидным, что корни расположены под углом или имеют нетипичную форму.

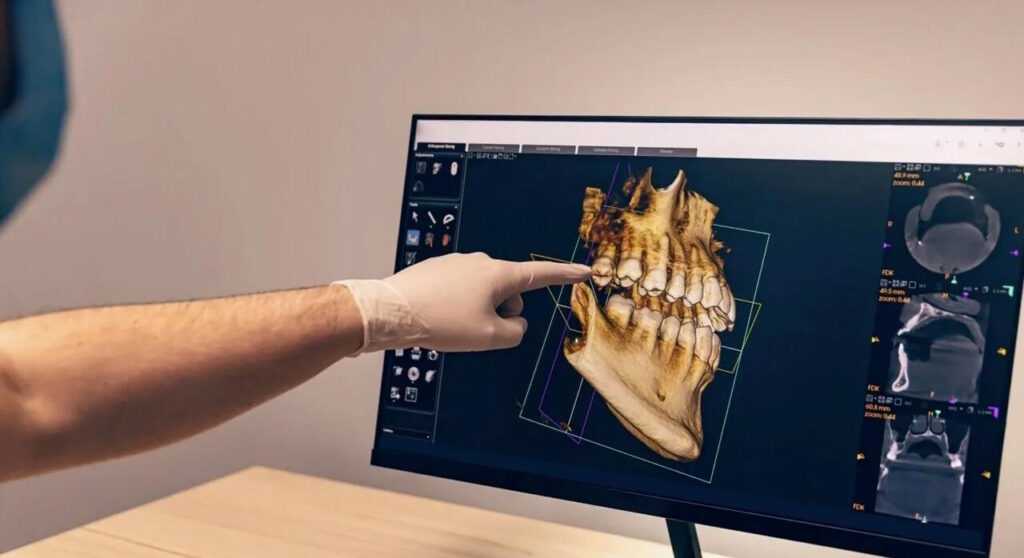

Виртуальное планирование и навигационные шаблоны
Современное цифровое планирование позволяет объединять информацию о костной ткани и зубных структурах. Для этого данные КЛКТ могут сопоставляться с цифровыми моделями зубных рядов, полученными с помощью внутриротового сканирования или отсканированных моделей.
В результате врач получает возможность видеть одновременно костные структуры, существующие зубы и предполагаемую ортопедическую конструкцию. Это позволяет планировать имплантат не только с хирургической, но и с ортопедической точки зрения.
От положения коронки к оси имплантата
Одна из важных идей цифрового планирования заключается в том, что имплантат должен служить будущей реставрации, а не просто занимать доступный участок кости.
Сначала определяется оптимальное положение будущей коронки с учётом прикуса, эстетики и функциональной нагрузки. После этого врач оценивает, каким образом должна проходить ось имплантата, чтобы обеспечить правильную опору и одновременно избежать анатомических ограничений.
Если между этими требованиями возникает конфликт, КЛКТ помогает увидеть проблему ещё до хирургического вмешательства. Иногда оптимальным решением становится изменение размера имплантата, коррекция его положения или предварительная костная пластика.

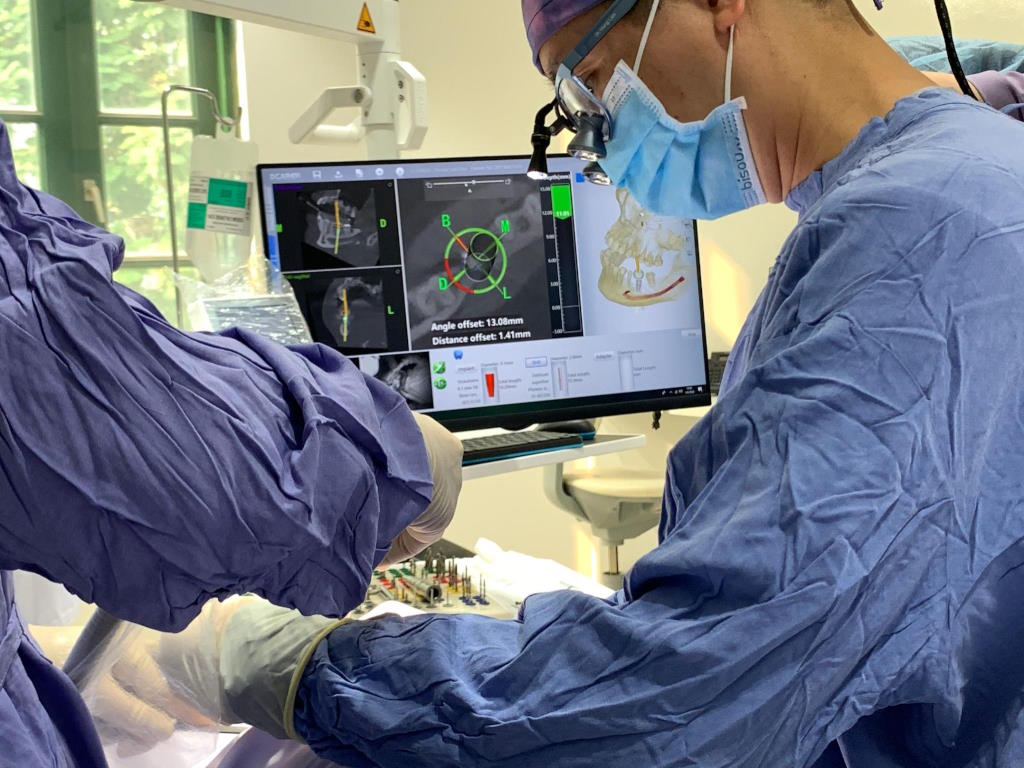

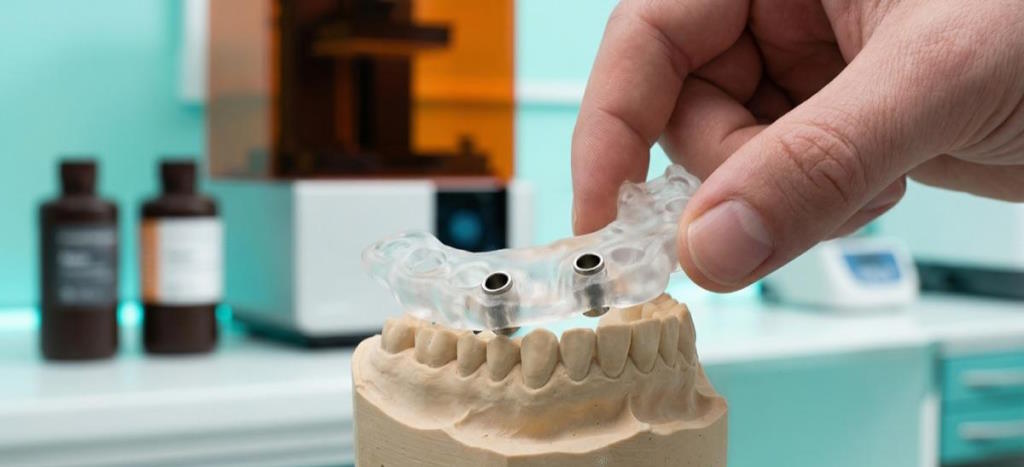

Навигационные хирургические шаблоны
После виртуального планирования может быть изготовлен хирургический шаблон с направляющими элементами. Он помогает перенести запланированную позицию имплантата в клиническую ситуацию.
Однако навигационный шаблон не следует воспринимать как устройство, полностью исключающее человеческий фактор. Точность зависит от качества исходных данных, правильности совмещения цифровых моделей, фиксации шаблона, хирургической техники и множества других факторов.
Поэтому цифровая навигация является инструментом повышения предсказуемости, а не заменой профессиональной оценки врача. Перед операцией необходимо убедиться, что виртуальный план соответствует реальной клинической ситуации.
Какие ещё анатомические структуры необходимо оценивать на КЛКТ
При имплантации врач не должен ограничиваться поиском только нижнечелюстного канала или дна гайморовой пазухи. Трёхмерное исследование позволяет оценить значительно более широкий набор факторов.
В зависимости от области вмешательства внимание может потребоваться уделить резцовому каналу, подбородочному отверстию, язычной вогнутости нижней челюсти, кортикальным пластинкам, корням соседних зубов и другим анатомическим образованиям.
Особенно важна оценка язычной поверхности нижней челюсти в боковых отделах. Выраженная вогнутость может создавать риск перфорации язычной кортикальной пластинки при неправильном направлении остеотомии. На двумерном снимке такая геометрия может быть практически незаметна.
Кроме того, КЛКТ помогает выявлять особенности костной структуры, которые могут влиять на выбор хирургической техники и имплантата. Врач получает возможность оценить не только высоту кости, но и её ширину, форму и характер распределения плотных и менее плотных участков.
Артефакты КЛКТ: почему даже хороший снимок нужно уметь читать
Трёхмерная визуализация значительно расширяет диагностические возможности, но сама КЛКТ не является абсолютно точным изображением реальности. На качество исследования влияют движение пациента, металлические реставрации, ортодонтические конструкции и параметры сканирования.
Металлические элементы могут создавать полосы и зоны искажения, затрудняющие оценку отдельных участков. Особенно это важно при наличии нескольких крупных металлических реставраций рядом с зоной планируемой имплантации.
Поэтому врач должен уметь отличать реальную анатомическую структуру от артефакта. Нельзя принимать любое затемнение или светлую полосу на изображении за патологию или костную границу без оценки соседних срезов и других проекций.
Правильная интерпретация КЛКТ предполагает последовательный просмотр исследования, а не анализ одного наиболее удобного среза. Только так можно получить представление о структуре в трёхмерном пространстве.
Практический курс по интерпретации КЛКТ в стоматологии: от диагностики к планированию лечения
Трёхмерная диагностика требует от врача не столько умения нажимать кнопки в программе, сколько системного понимания анатомии и последовательности анализа исследования. В сложных случаях важно не просто увидеть нерв или пазуху, а понять, как их расположение влияет на выбор имплантата, его ось, длину, диаметр и хирургическую тактику.
Практический курс по интерпретации КЛКТ в стоматологии: от диагностики к планированию лечения от 3D Dental ориентирован именно на переход от просмотра изображения к клиническому мышлению. При работе с реальными клиническими ситуациями особенно важно научиться последовательно анализировать томограмму: определить анатомические ориентиры, оценить костный объём, найти потенциально опасные зоны, проверить состояние окружающих структур и только после этого переходить к планированию.
Практическая ценность такого обучения заключается в том, что врач постепенно формирует собственный алгоритм чтения КЛКТ. Вместо хаотичного переключения между срезами появляется понятная последовательность действий: сначала общая оценка области, затем изучение костных границ, важных анатомических образований и патологических изменений, после чего данные сопоставляются с будущей ортопедической конструкцией.
Особенно полезен разбор сложных случаев, где стандартного решения недостаточно. Например, при близком расположении нижнечелюстного канала, выраженной атрофии альвеолярного гребня, наличии септ в гайморовой пазухе или значительном наклоне костных стенок врачу необходимо не просто обнаружить анатомическую особенность, но и понять, как она меняет план лечения.
Такой подход помогает выработать важный профессиональный навык: видеть на КЛКТ не отдельные изображения, а объёмную клиническую картину, на основании которой можно принимать более обоснованные решения.
Как КЛКТ меняет сам подход к имплантации
Трёхмерная диагностика важна не только потому, что показывает больше анатомических деталей. Она меняет саму логику планирования хирургического вмешательства.
При традиционном подходе часть решений приходится принимать непосредственно во время операции, когда врач уже видит и ощущает костную ткань. КЛКТ позволяет заранее получить значительную часть необходимой информации и оценить возможные сложности ещё до начала вмешательства.
Если обнаружен недостаточный объём кости, можно заранее спланировать костную пластику. Если имплантат оказывается слишком близко к нерву, можно изменить его длину или позицию. При наличии сложной анатомии гайморовой пазухи хирург может скорректировать технику синус-лифтинга. Если выявлена патология пазухи, лечение можно начать с её диагностики и устранения соответствующей проблемы.
Таким образом, ценность КЛКТ заключается не только в обнаружении уже существующих рисков. Гораздо важнее возможность заранее изменить план таким образом, чтобы эти риски были учтены до начала хирургического этапа.
***
Безопасность дентальной имплантации во многом начинается задолго до момента установки имплантата. Клинический осмотр показывает состояние мягких тканей и доступные внешние ориентиры, но именно трёхмерная диагностика позволяет увидеть значительную часть скрытой анатомии.
КЛКТ помогает определить положение нижнечелюстного канала и оценить потенциальное наличие передней петли нерва, изучить высоту и ширину костной ткани на верхней челюсти, оценить состояние гайморовой пазухи, выявить внутрипазушные перегородки и другие анатомические особенности. Благодаря этому врач может заранее выбрать более подходящую длину и диаметр имплантата, определить его положение и при необходимости изменить хирургическую тактику.
Однако сама томография не заменяет клинического мышления. Для безопасного использования КЛКТ необходимо уметь правильно читать срезы, учитывать артефакты, сопоставлять изображения с клинической ситуацией и понимать ограничения метода.
Именно поэтому обучение интерпретации КЛКТ должно выходить за рамки знакомства с интерфейсом программы. Врач должен научиться превращать изображение в конкретное клиническое решение: где проходит нерв, сколько реально доступно костной ткани, какие структуры могут создать риск, какую позицию имплантата выбрать и нужна ли предварительная хирургическая подготовка.
Чем раньше потенциальная анатомическая проблема обнаружена, тем больше возможностей изменить план лечения без неожиданностей непосредственно во время операции. В этом и заключается одно из главных преимуществ современной цифровой диагностики — не просто увидеть больше, а получить возможность заранее принять более обоснованное решение.
